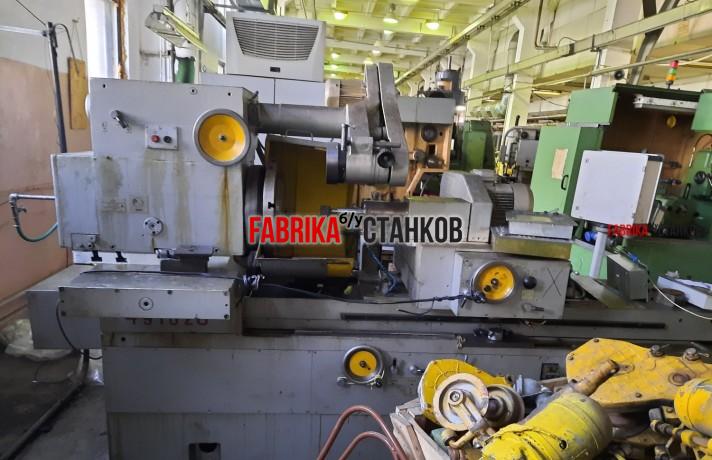

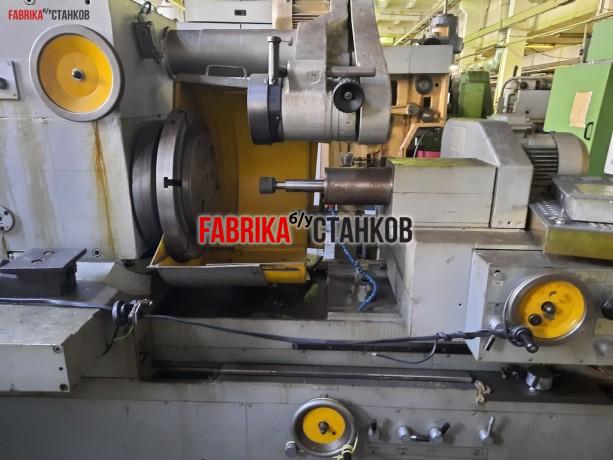

3К229А станок внутришлифовальный универсальный особо высокой точности

  • 16 сентября 2022 15:59
  • Санкт-Петербург и Ленинградская область
  • 131 просмотров
l4zbqZRdprO_5
l4zbqZRdprO_4
l4zbqZRdprO_3
l4zbqZRdprO_2
l4zbqZRdprO
l4zbqZRdprO 5 170x116 - 3К229А станок внутришлифовальный универсальный особо высокой точности
l4zbqZRdprO 4 170x116 - 3К229А станок внутришлифовальный универсальный особо высокой точности
l4zbqZRdprO 3 170x116 - 3К229А станок внутришлифовальный универсальный особо высокой точности
l4zbqZRdprO 2 170x116 - 3К229А станок внутришлифовальный универсальный особо высокой точности
l4zbqZRdprO 170x116 - 3К229А станок внутришлифовальный универсальный особо высокой точности
Распродано

Обзор

  • Категория : Шлифовальные станки
  • ЧПУ : Неизвестно

Описание

Дополнительную информацию, цену, фото и другое по телефону или через форму «»написать продавцу»». Место нахождение станков в России.Технические характеристики станка 3К229А Наименование параметра 3К228А 3К229А Основные параметры Класс точности по ГОСТ 8-82 А А Наибольший диаметр устанавливаемого изделия, мм 400 800 Наибольший диаметр устанавливаемого изделия в кожухе, мм 400 630 Наибольшая длина устанавливаемого изделия, мм 320 500 Наименьший и наибольший диаметр шлифуемого отверстия, мм 50..300 100..500 Наибольшая длина шлифования при диаметре шлифования не менее 100 мм, мм 320 500 Наибольшая рекомендуемая длина шлифования при наименьшем диаметре, мм 125 200 Расстояние от оси шпинделя передней бабки до подошвы станины, мм Расстояние от оси шпинделя передней бабки до зеркала стола (высота центров), мм 340 410 Расстояние от опорного торца фланца шпинделя изделия до торца кронштейна шлифовальной бабки, мм Расстояние от торца нового круга торцешлифовального приспособления до опорного торца фланца шпинделя, мм 150..400 250..550 Рабочий стол станка Наибольшая длина перемещения стола, мм 800 800 Ручное перемещения стола за один оборот маховика, мм 25 25 Скорость перемещения стола при шлифовании, м/мин 1..7 1..7 Скорость перемещения стола при правке круга, м/мин 0,1..2 0,1..2 Скорость перемещения стола при быстром продольном подводе и отводе, м/мин 10 10 Торцешлифовальное приспособление Частота вращения торцового шпинделя, 1/мин Продольное перемещение торцового шлифовального круга наибольшее наладочное, мм 250 250 Продольное перемещение торцового шлифовального круга наибольшее рабочее (тонкое), мм 4 4 Продольное перемещение торцового шлифовального круга за один оборот маховичка наладочного перемещения, мм 27 27 Продольное перемещение торцового шлифовального круга за один оборот маховичка рабочей (тонкой) подачи, мм 0,1 0,1 Продольное перемещение торцового шлифовального круга на одно деление лимба рабочей (тонкой) подачи, мм 0,0025 0,0025 Шлифовальная бабка Частота вращения внутришлифовальных головок, 1/мин 4500,5300,8200, ,4500,5250,8200 Наибольший диаметр шлифовального круга по ГОСТ 2424-83, мм 200 х 76 х 63 250 х 76 х 63 Наибольшая окружная скорость шлифовального круга, м/с 35 35 Диаметр гильзы внутришлифовальной головки, мм 125 125 Диаметр конца шлифовального шпинделя по ГОСТ 2324-77, мм 30, 40, 50 Не менее 45 Поперечное перемещение шлифовальной бабки Перемещение за один оборот маховичка — грубое (наладочное), мм 5 5 Перемещение за один оборот маховичка — тонкое, мм 0,5 0,5 Перемещение на одно деление лимба, мм 0,002 0,002 Перемещение на одно качание рычага ручной дозированной подачи, мм 0,002 0,002 Наибольшее наладочное перемещение шлифовальной бабки — назад (на рабочего), мм 10 10 Наибольшее наладочное перемещение шлифовальной бабки — вперед (от рабочего), мм 80 100 Передняя бабка (бабка изделия) Условный диаметр конца шпинделя изделия, по ГОСТ М 2-11М Наибольший угол поворота бабки изделия, град 30 30 Наибольший наладочное перемещение бабки изделия — назад (на рабочего), град 50 50 Наибольший наладочное перемещение бабки изделия — вперед (от рабочего), град 250 300 Частота вращения изделия (бесступенчатое регулирование), об/мин 60..600 20..240 Привод и электрооборудование станка Количество электродвигателей на станке 7 7 Электродвигатель шпинделя шлифовальной бабки, кВт 7,5 7,5 Электродвигатель привода торцешлифовального приспособления, кВт 2,2 2,2 Электродвигатель привода изделия (бабки изделия) постоянного тока, кВт 1,6 1,6 Электродвигатель насоса гидросистемы, кВт 3,0 3,0 Электродвигатель фильтра-транспортера, кВт 0,09 0,09 Электродвигатель насоса системы охлаждения, кВт 0,15 0,15 Электродвигатель магнитного сепаратора, кВт 0,09 0,09 Общая мощность электродвигателей, кВт 14,63 14,63 Преобразователь тиристорный ЭТ1Е2-10, кВт 1,3 1,3 Габаритные размеры и масса станка Габаритные размеры станка (длина х ширина х высота), мм 3535 х 1460 х х 1780 х 2000 Масса станка с электрооборудованием и охлаждением, кг;Санкт-Петербург
