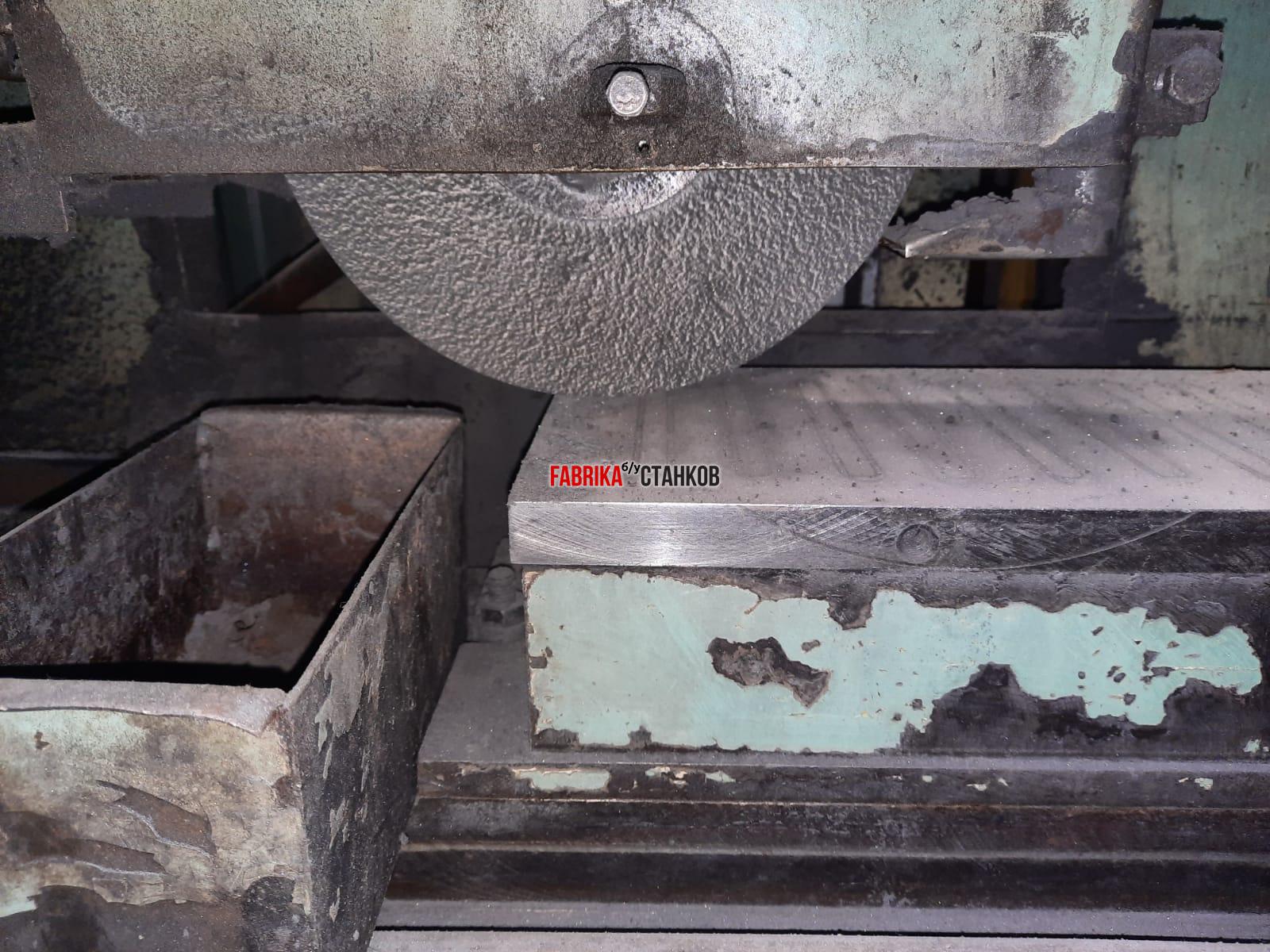

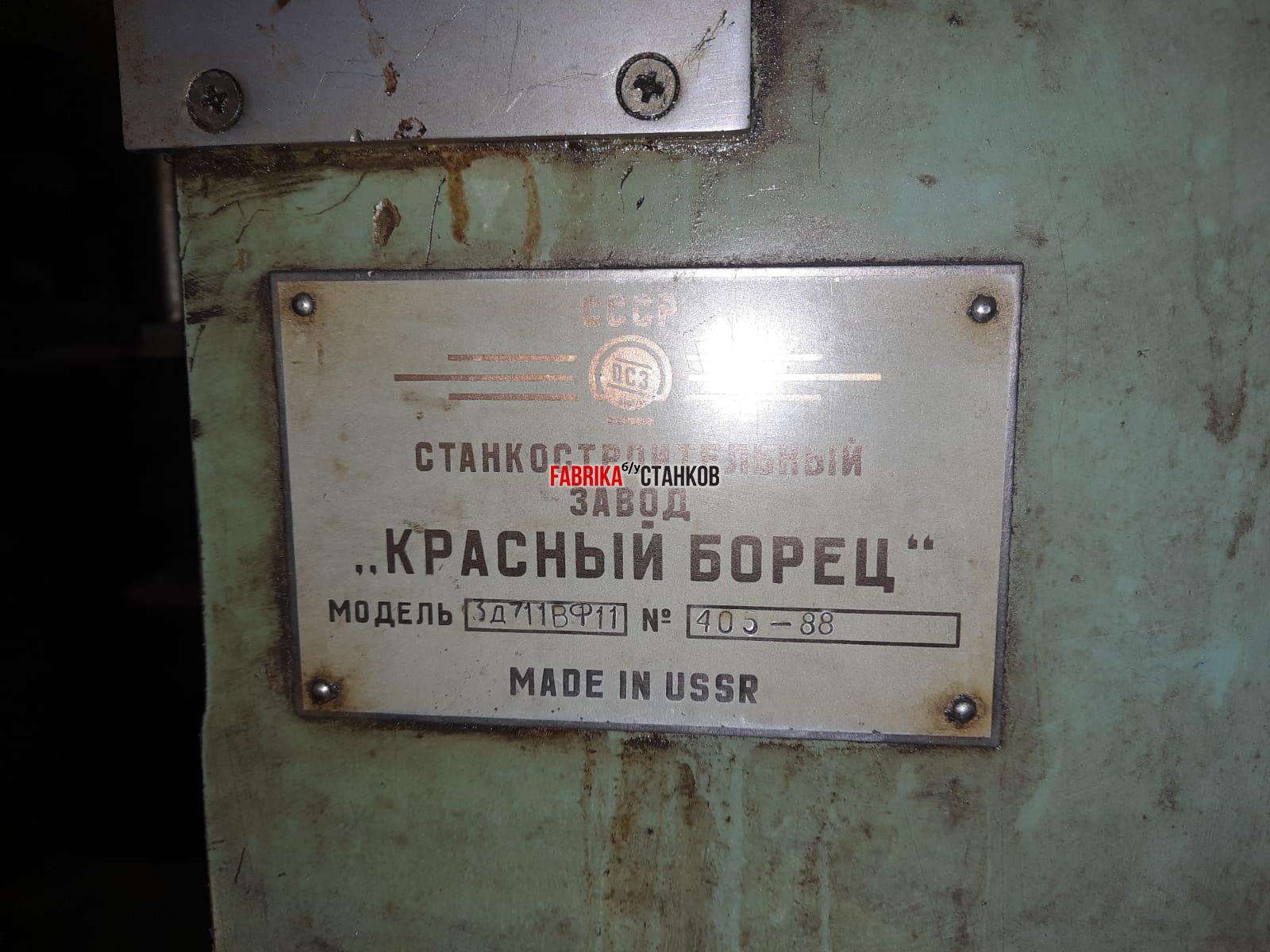

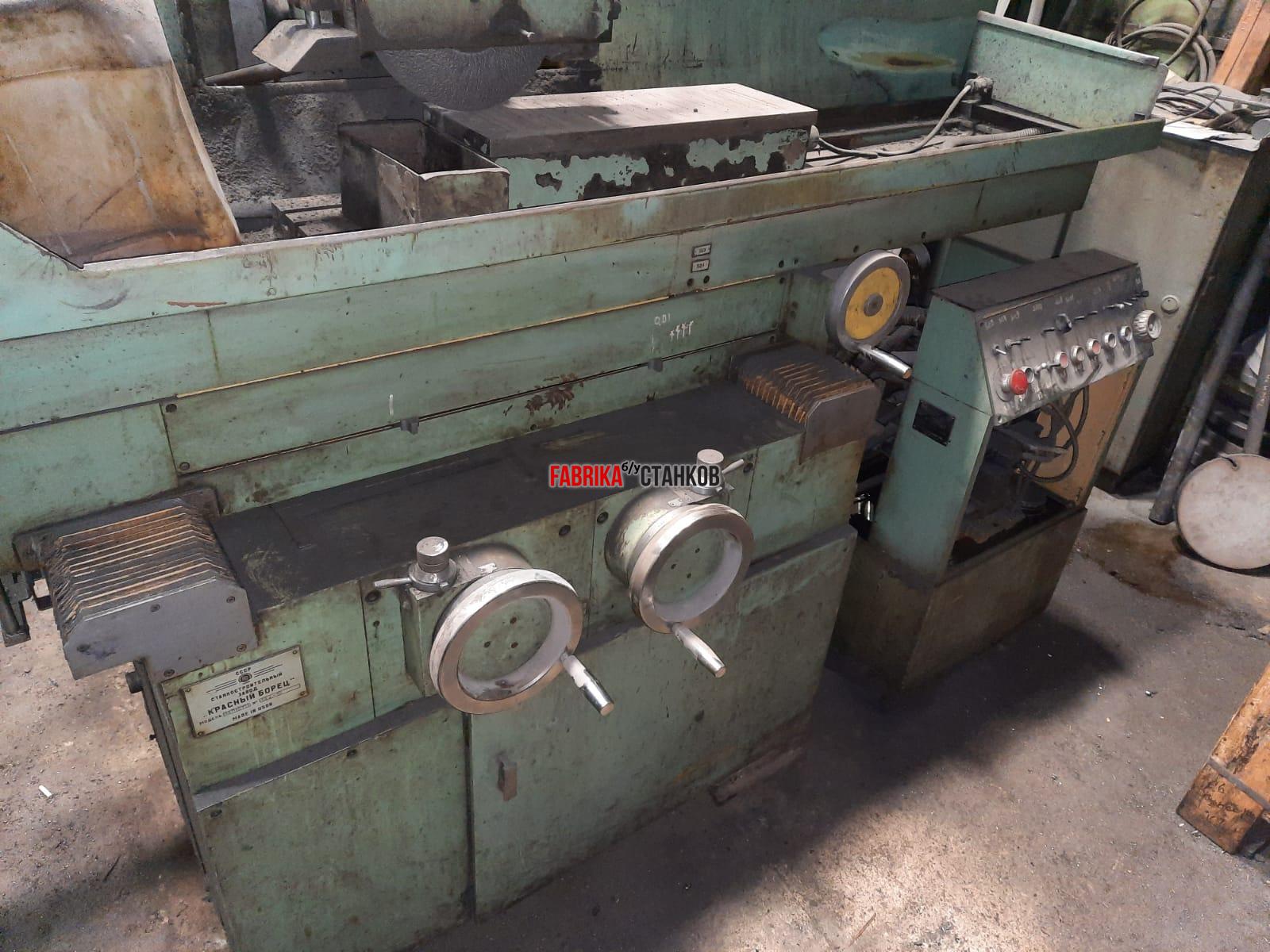

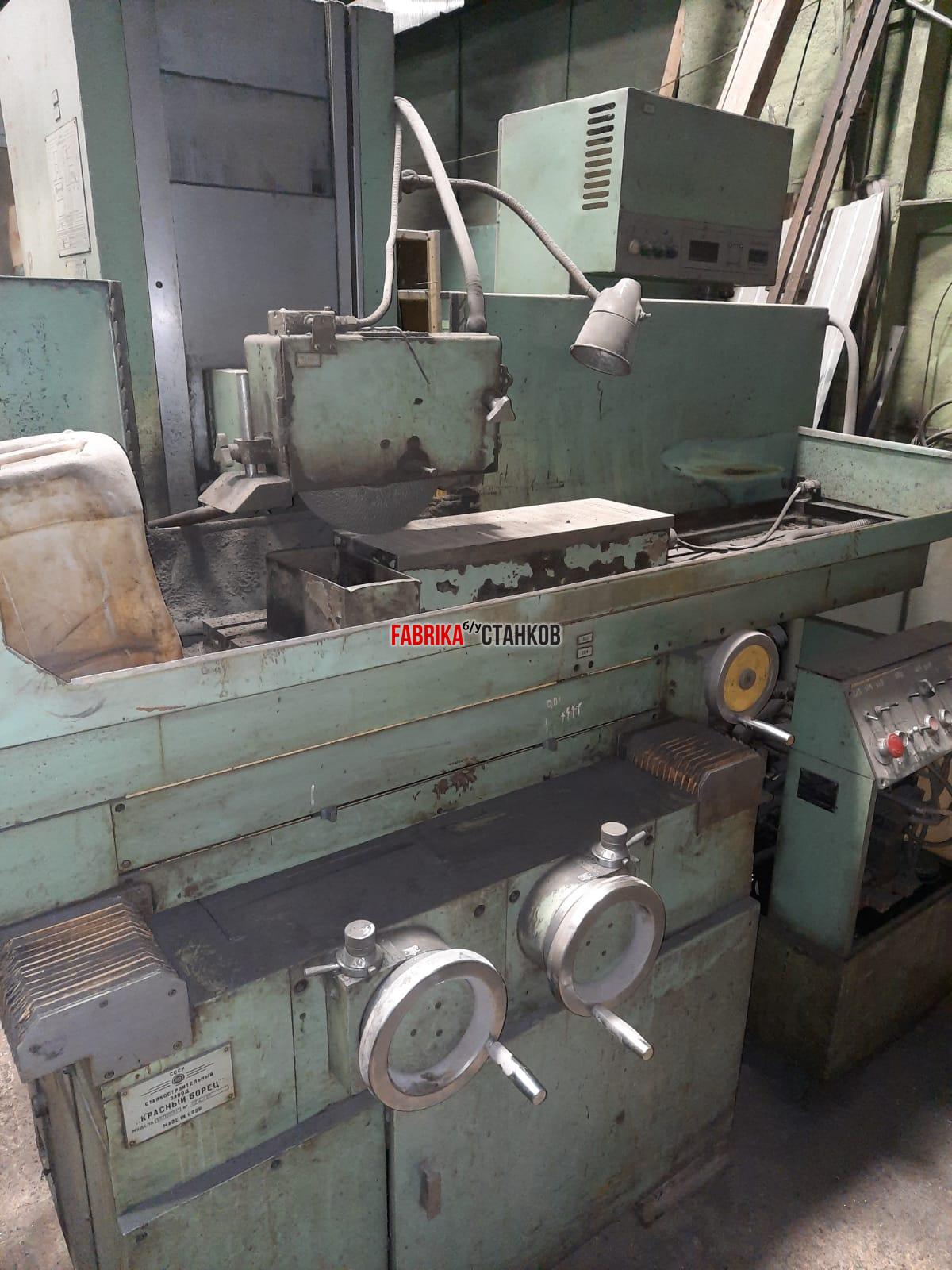

Плоскошлифовальный станок 3Д711ВФ11 выпускается Оршанским станкозаводом «Красный Борец» и служит для высокоточной обработки плоских поверхностей изделий, а с применением приспособлений для профилирования шлифовального круга и установки деталей – профильных поверхностей изделий, пазов, уступов, а также шлифования торцом круга.
Размеры зеркала стола, мм 200×630
Параметры, максимально достигаемые на изделии:
размер изделия,мм 380x120x120
плоскостность, мкм 4
параллельность, мкм 5
шероховатость поверхности, обработанной периферией шлифовального круга, Ra 0.16
Класс точности станка по ГОСТ 8-82 B
Наибольшие перемещения, мм
стола 670
суппорта 245
Наибольшая масса устанавливаемой заготовки (вместе с приспособлением
и электромагнитной плитой) 200
Наибольшее расстояние от зеркала стола от оси шпинделя, мм 550
Размеры шлифовального круга, мм 300х40х76
Частота вращения шпинделя, об/мин 2250
Станок в рабочий.
